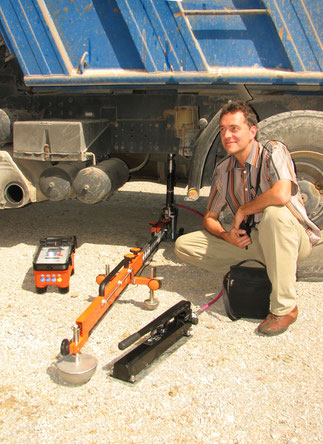

AX 01 Statisches Plattendruck Messverfahren für Bodenbelastung
AX® 01a, elektronisches digitales Plattendruckgerät
nach DIN 18134:2012-04,CNR BU 146 1992-12,ÖNORM B4417:1979-12, nach SN 670 317b:1998, TSC 06.720:2003
Das Plattendruckgerät ist mit Auslieferung kalibriert und sofort einsatzbereit.
Komponenten
- Elektronisches Messgerät AX® 01a zur Messwerterfassung und Auswertung des Plattendruckversuches
- mit eingebautem Minidrucker zum Protokollausdruck
- mit eingebautem SD-Kartenmodul zum Speichernder Messdaten
- mit Akku (schnellladefähig)
- regengeschütztes und robustesDesign, leichte Bedienbarkeit
- Kraftaufnehmer 100kN,K450 mit montierten Adapterplatten und elektronischem Verstärker
- induktiver Wegaufnehmer (15mm Hub) mit elektronischem Verstärker
- Messbrücke mit ausziehbarem Messarm und verstellbaren halbkugelförmigen Standfüßen
- inkl.Wegsensorhalterungen 250mm und 500mm
- Hydraulikhandpumpe mit Druckzylinder (0-250bar 0-0,8 MN/m² spez. Bodendruck) und 2m Hochdruckschlauch
- Lastplatte aus Stahl S355J0, Ø300mm mit Messtunnel und verstellbarer Dosenlibelle
Im Lieferumfang sind zusätzlich enthalten:
Netzteil,12V/24V Kfz-Adapter, externer USB-SD-Kartenleser, SD-Karte, Software für Windows-PC für die Auswertung mit Microsoft® Excel,wetterfeste Kurzanleitung, ausführliche Bedienungsanleitung, 3
Papierrollen, Verlängerungssatz für Hydraulikzylinder: je 2x25mm, 50mm, 100mm, 150mm, Kugelgelenk mit Haftmagnet
